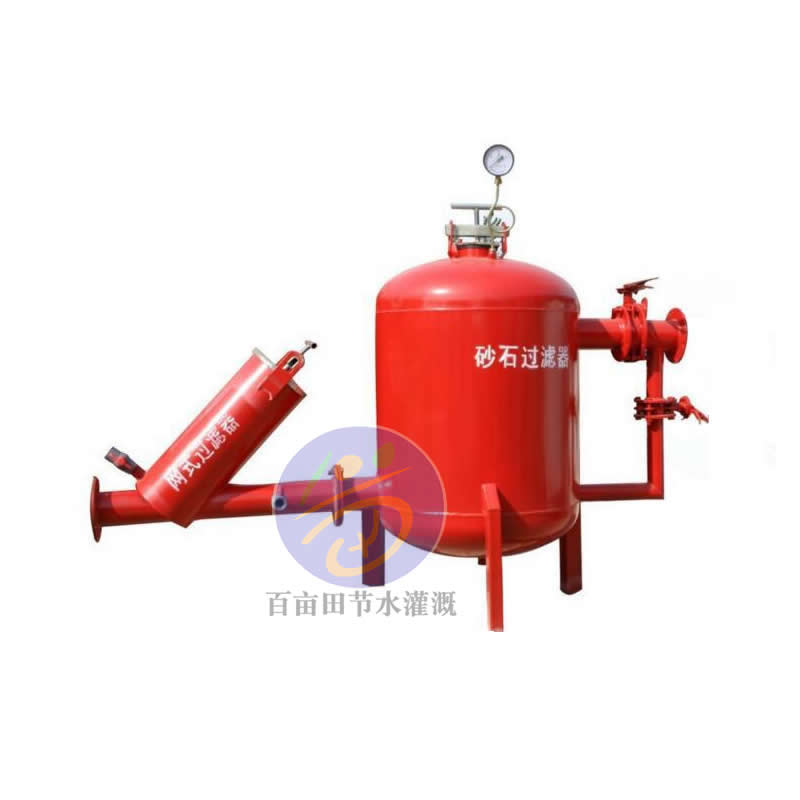

砂石+网式过滤器

砂石过滤器又称石英砂过滤器，砂滤器，它是通过均质等粒径石英砂形成砂床作为过滤载体进行立体深层过滤的过滤器，常用于一级过滤。其主要是采用砂石作为滤料过滤。
砂石过滤器是介质过滤器之一，其砂床是三维过滤，具有较强的截获污物的能力，适合深井水过滤、农用水处理、各种水处理工艺前道预处理等，可用于工厂、农村、宾馆、学校、园艺场、水厂等各种场所。在所有过滤器中，用砂石过滤器处理水中有机杂质和无机杂质为有效，这种过滤器滤出和存留杂质的能力很强，并可不间断供水。只要水中有机物含量超过10mg/L时，无论无机物含量有多少，均应选用砂石过滤器。
砂石过滤器主要用于水塘、水渠、淡水湖、河水等露天水源的净化处理，水中的藻类、有机物等杂质，砂石过滤器可单独使用，也可以与其它过滤器组合成双级、三级等多级过滤使用。过滤器主要用于水质差的地区，为防止喷头或滴头堵塞而在干管部加的防护措施。主要目的在于防止末端灌水器堵塞。根据水质不同，所应用的过滤器种类、规格、型号也不同。

一、灌溉过滤器分类

按过滤等级可分为网式过滤器(四级过滤、末端过滤)、叠片过滤器(三级过滤)、砂石过滤器(二级过滤)、离心过滤器(一级过滤)等多种形式，目前种类烦多，有各种离心砂石叠片组合形式。常用的是以上几中形式。砂石过滤器主要是通过均质颗粒层进行过滤的，过滤过程为：水从壳体上部的进水口流入，通过在介质层孔隙中的运动向下渗透，杂质被拦截在介质层上部。过滤后的净水经过过滤器里面的滤水器进入出口流出，即完成水的过滤要求。其过滤精度视砂粒大小而定。

二、工作原理

过滤器正常工作时，需过滤的水通过进水口达到介质层，这时大部分污染物被截留在介质上 表面，细小的污物及其浮动的有机物被截留在介质层内部，以保证生产系统不受污染物的干扰，能良好的工作。运行后，当水中杂质和各种悬浮物达到一定量的时候，该过滤系统能通过压差控制装置实时检测进出口压差，当压差达到设定值的时，电控PLC会给控制系统中的三通水力控制阀发送信号，三通水力控制阀会通过水路自动控制其对应过滤单元的三通阀门，让其关闭进口通道同时打开排污通道，这时由于排污通道压力较小，其过滤单元的水会在水的压力作用下由通过该过滤单元的出水口进入，并持续冲刷该过滤单元的介质层，从而达到清洗介质的效果，冲洗后的污水在水压的作用下由该过滤单元的排污口进入排污管道，完成一次排污过程。砂滤器也可采用定时控制的方式进行排污，当时间达到定时控制器设定的时间时，电控盒发出排污清洗信号给三通水力控制阀。

三、过滤器选型

先要弄清楚灌溉水中含有哪些杂质。地面水(江河湖泊)：一般以砂石和有机物为主，宜选用砂石过滤器作为一级过滤，如果杂质体积比较大，还需要用拦污栅作初级拦污过滤;如果含沙量大，还需要设置沉沙池作初级拦污过滤。无论是砂石过滤器还是砂石离心过滤器，都可以根据需要配备网式过滤器或叠片过滤器作为二级过滤。地下水(井水)：杂质一般以砂石为主，宜选用离心过滤器作为一级过滤，根据需要配备网式过滤器或叠片过滤器作为二级过滤。

四、工作特点

1)适于处理有机物含量超过10mg/L的河水，水库水，渠道水，湖水，或市政循环水等含有大量悬浮污物的管道水或地沟水，通常作为初级过滤器使用。2) 滤罐为金属结构，表面采用汽车烤漆工艺，在室外长期使用不退色;防腐、防锈性能增强，罐体使用寿命长。3) 罐体内部采用双层结构，滤板上部为砂床及杂质存留空间，下部为清水流转空间。且罐底留有排污口，随时将罐底可能沉积的污物从底端。4)石英砂有效粒径粒径为0.4-1.2mm。5) 可承压10kg/cm2，根据用户要求可制作更大承压罐体。6) 根据灌溉工程用量及过滤要求，可单独使用，也可多个组合或与网式过滤器、叠片过滤器组合使用。作为网式、叠片过滤器的初级过滤。提高网式、叠片过滤器的过滤效果。7)自动反冲洗功能，能实现不间断供水。8)接口为法兰式和卡扣式，组装方便。
